Собираем VROC RAID1 из SATA SSD для сервера с TrueNAS

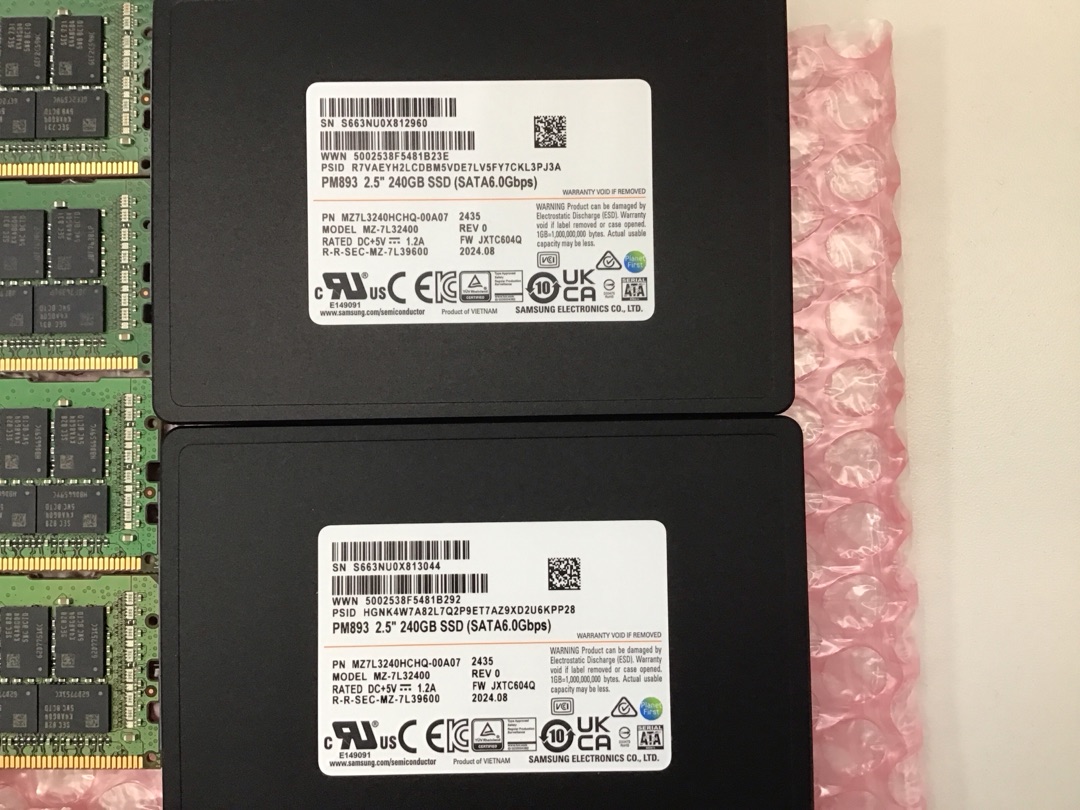

В данной статье мы рассмотрим процесс создания RAID1 из двух SATA SSD на базе сервера xFusion 2288H V6. RAID1 нам потребуется для установки операционной системы, в нашем случае это был TrueNAS. Кстати, сервер на базе процессоров Intel Xeon Scalable предоставляет все необходимые аппаратные компоненты для работы VROC, включая поддержку Intel VMD (Volume Management Device), поэтому он полностью соответствует требованиям для работы VROC, как впрочем и V5 поколение от Huawei. Перед началом нам потребуется всего пара SSD накопителей с интерфейсом SATA. Сам ключ VROC при этом нам не потребуется, а вендор SSD в данном случае не имеет значения.
Прелюдия и сборка самого массива

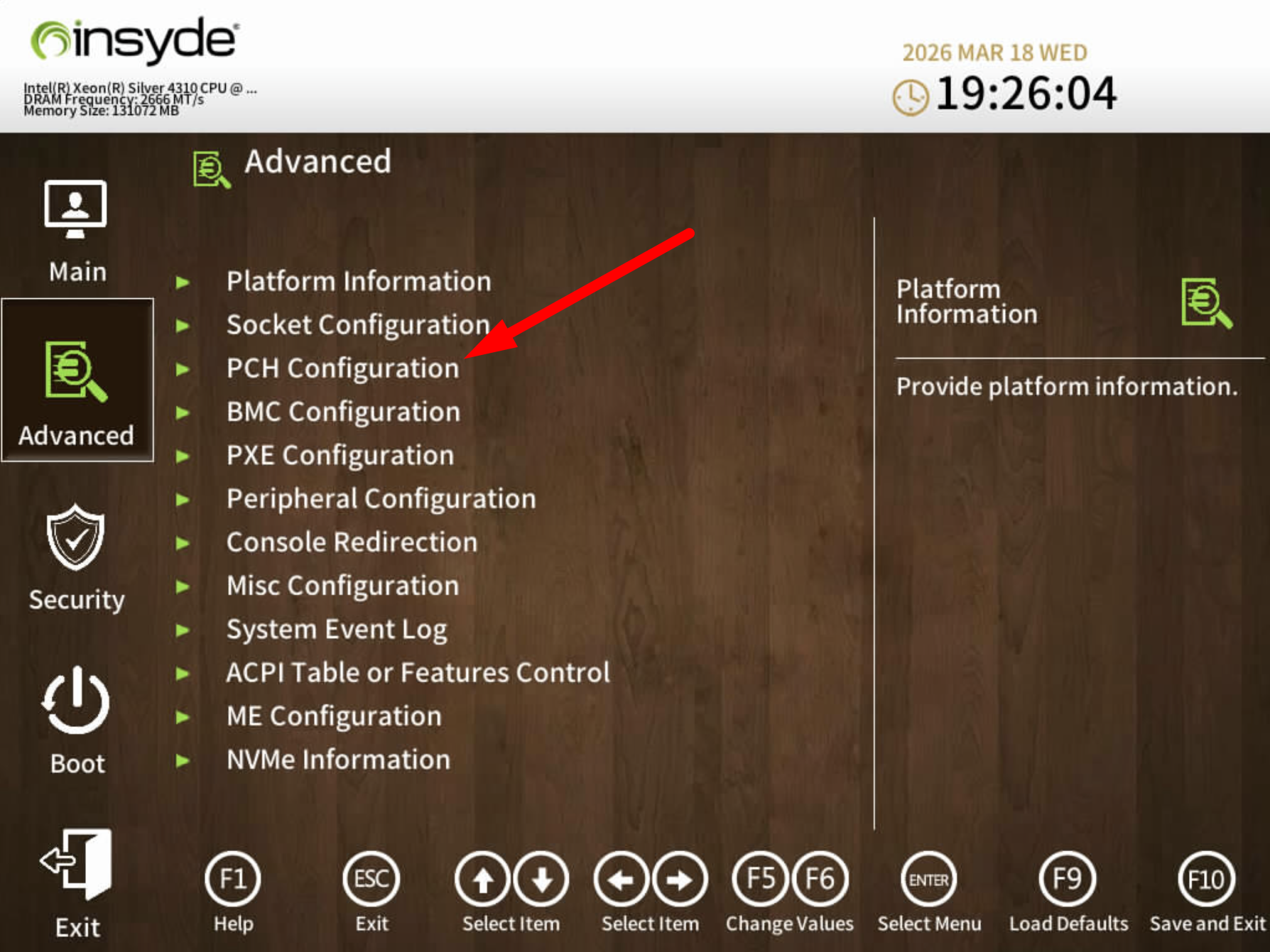

Эта статья не попала бы к нам на сайт, если бы было всё просто и понятно, поэтому готовим бубен и идём в BIOS, в раздел Advanced и выбираем раздел PCH Configuration.

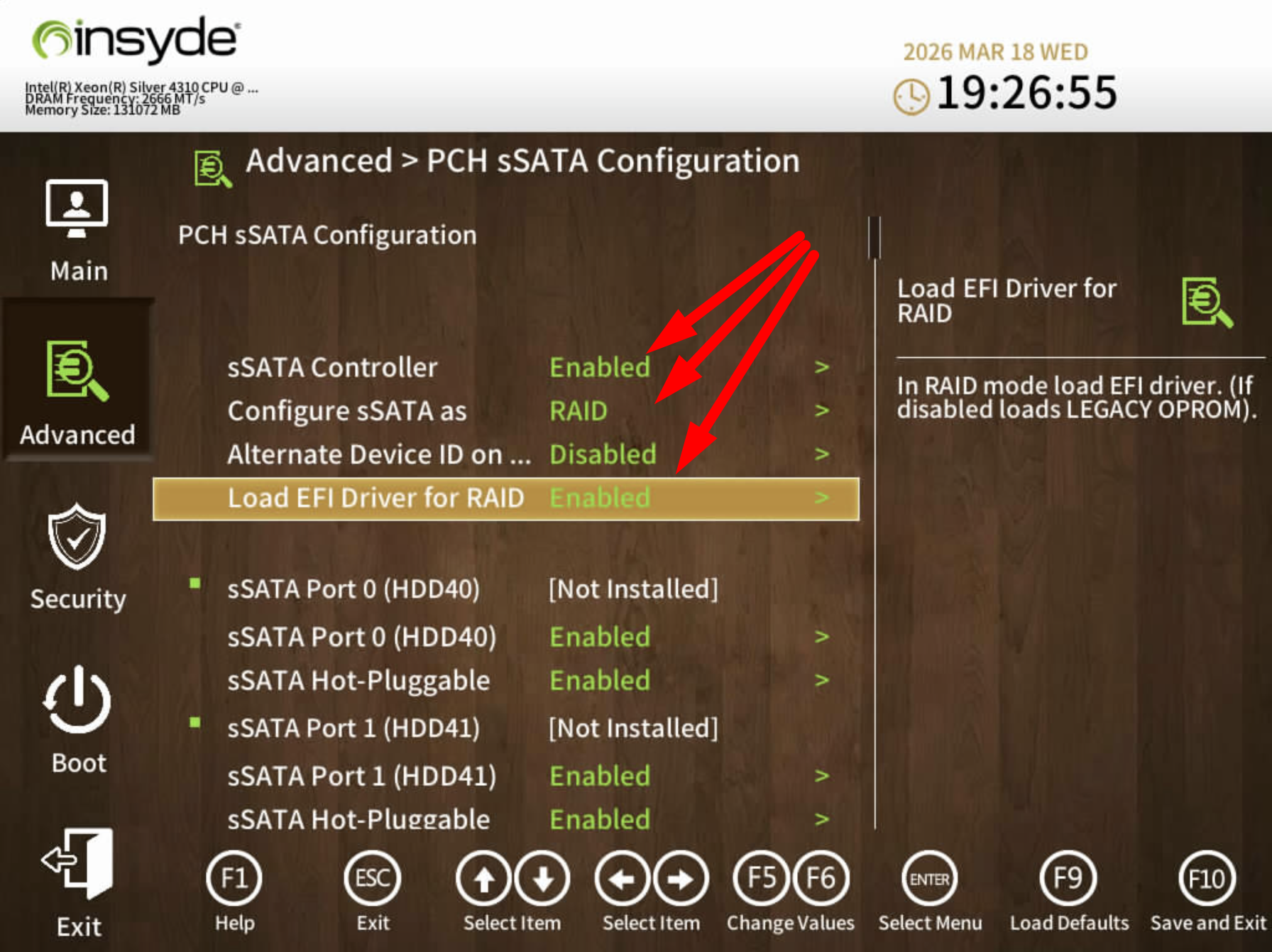

Здесь нас интересует раздел PCH sSATA Configuration (в нашем случае мы использовали дополнительную корзину, которая была подключена к материнской плате обычными SAS HD кабелями). В этом разделе нам нужно обязательно включить sSATA Controller, перевести его в режим RAID (по умолчанию в AHCI), и включить загрузку драйвера RAID в UEFI (иначе вы просто не увидите раздел в Device Manager).

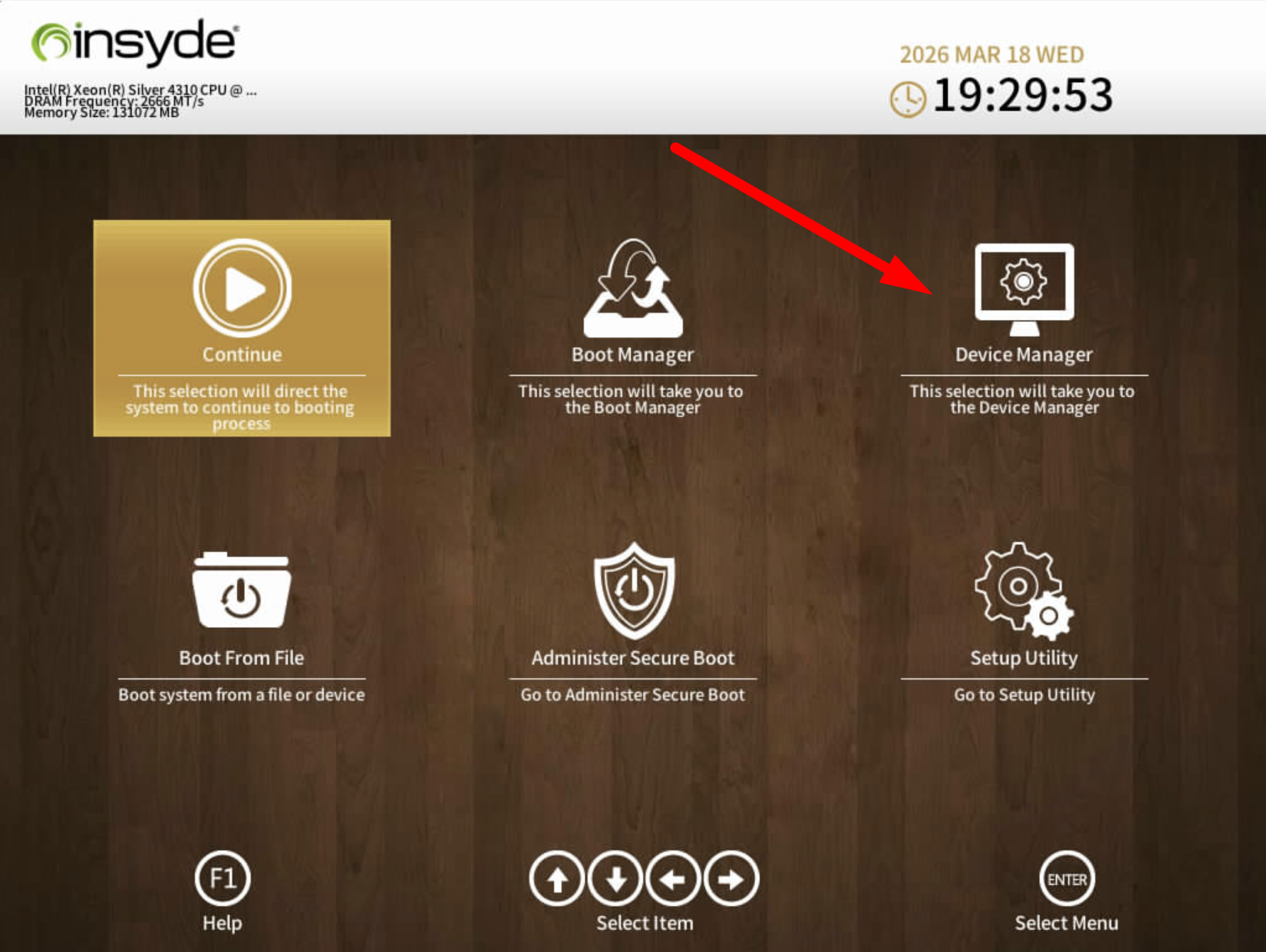

Далее сохраняемся и перезагружаемся, для этого жмём F10. После перезагрузки опять идём в BIOS, где нам потребуется раздел Device Manager.

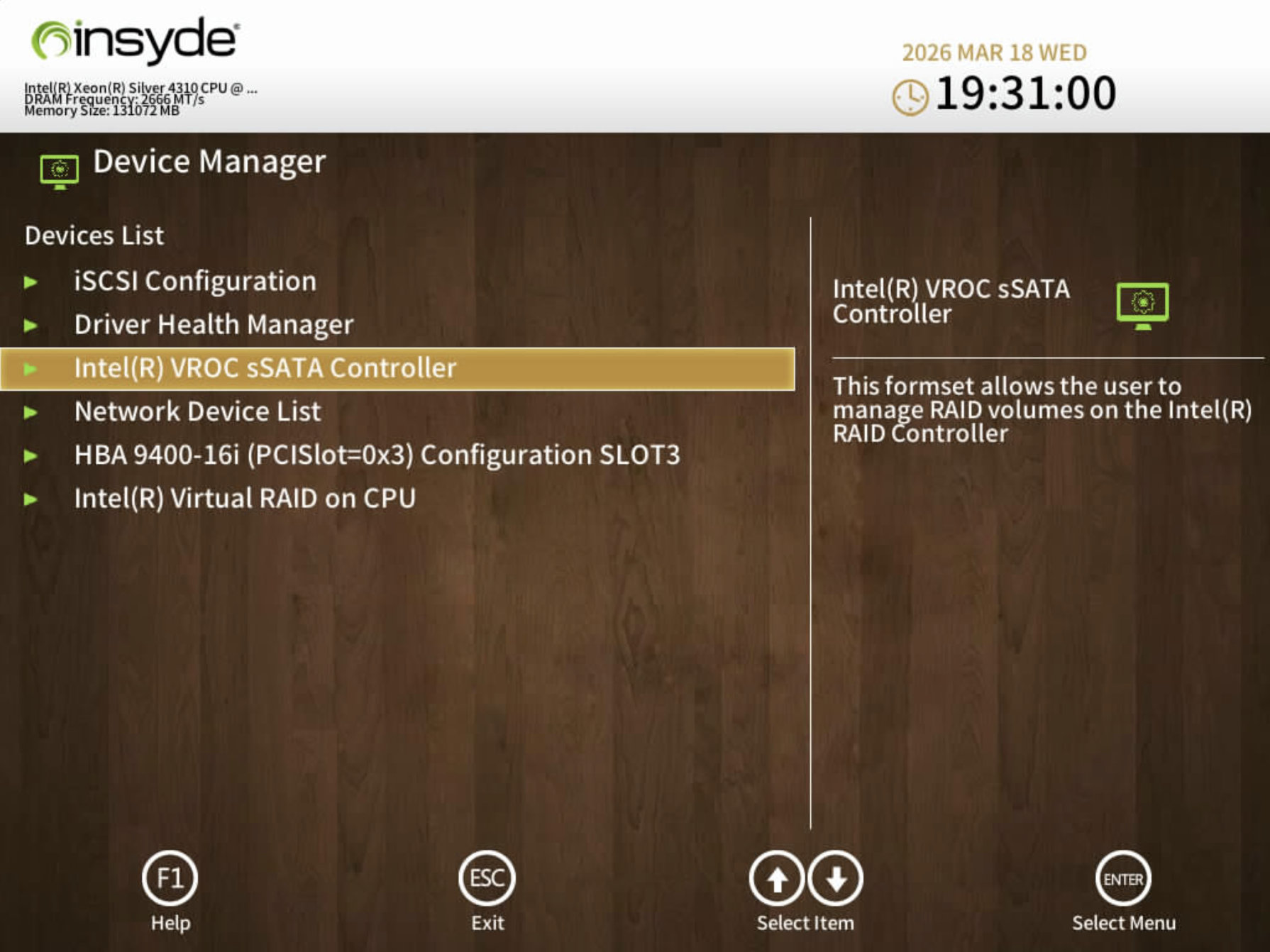

Если вы всё сделали правильно, то вы увидите sSATA Controller в списке доступных вам устройств.

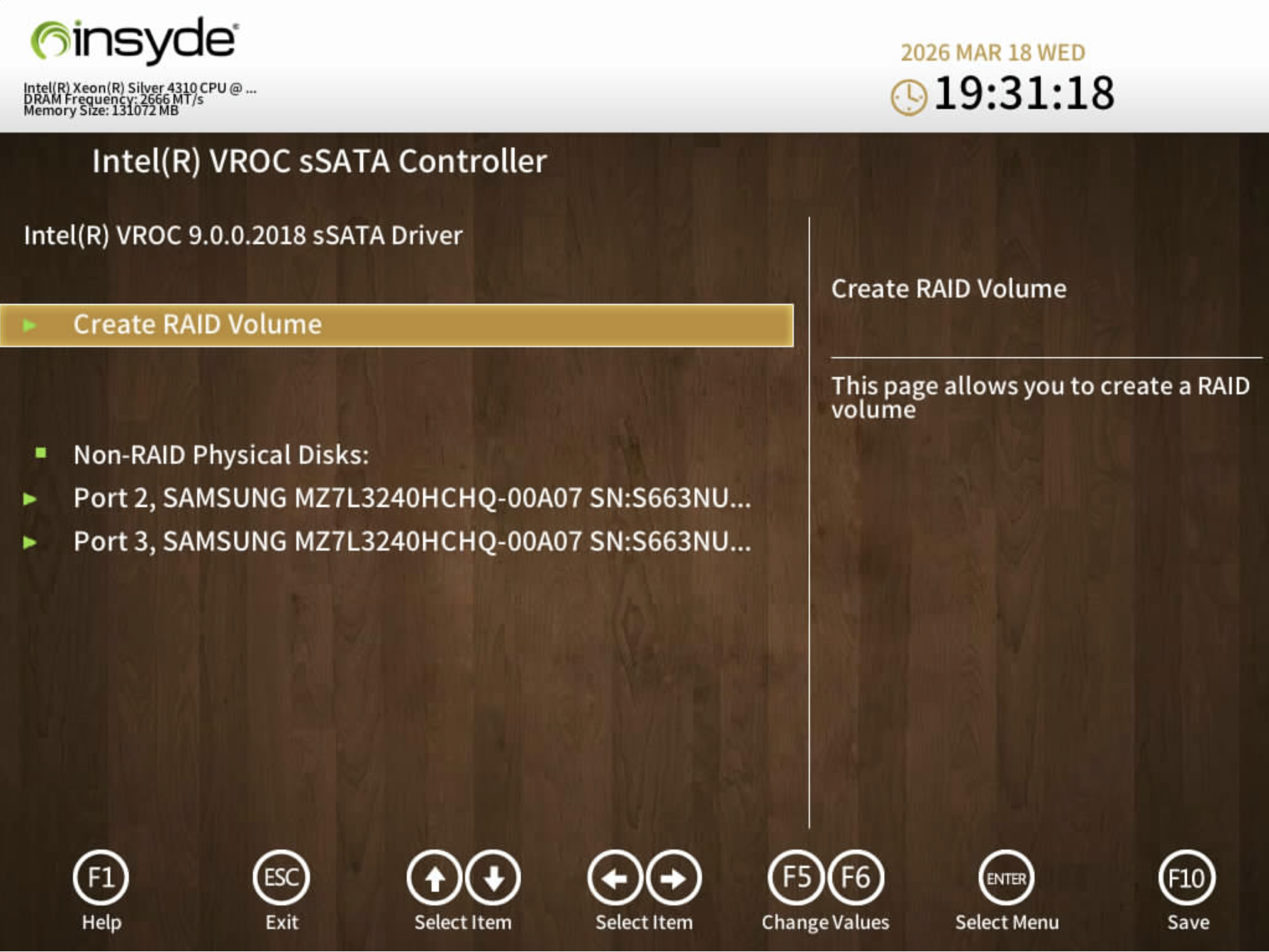

Перейдем в появившееся устройство и увидим там теперь почти классический интерфейс контроллера, в котором можно создавать RAID-массивы. Но мы же пришли сюда сделать RAID1 для того, чтобы затем установить на него TrueNAS, так как сервер будет выполнять роль SDS, то есть хранилища данных для нужд бизнеса.

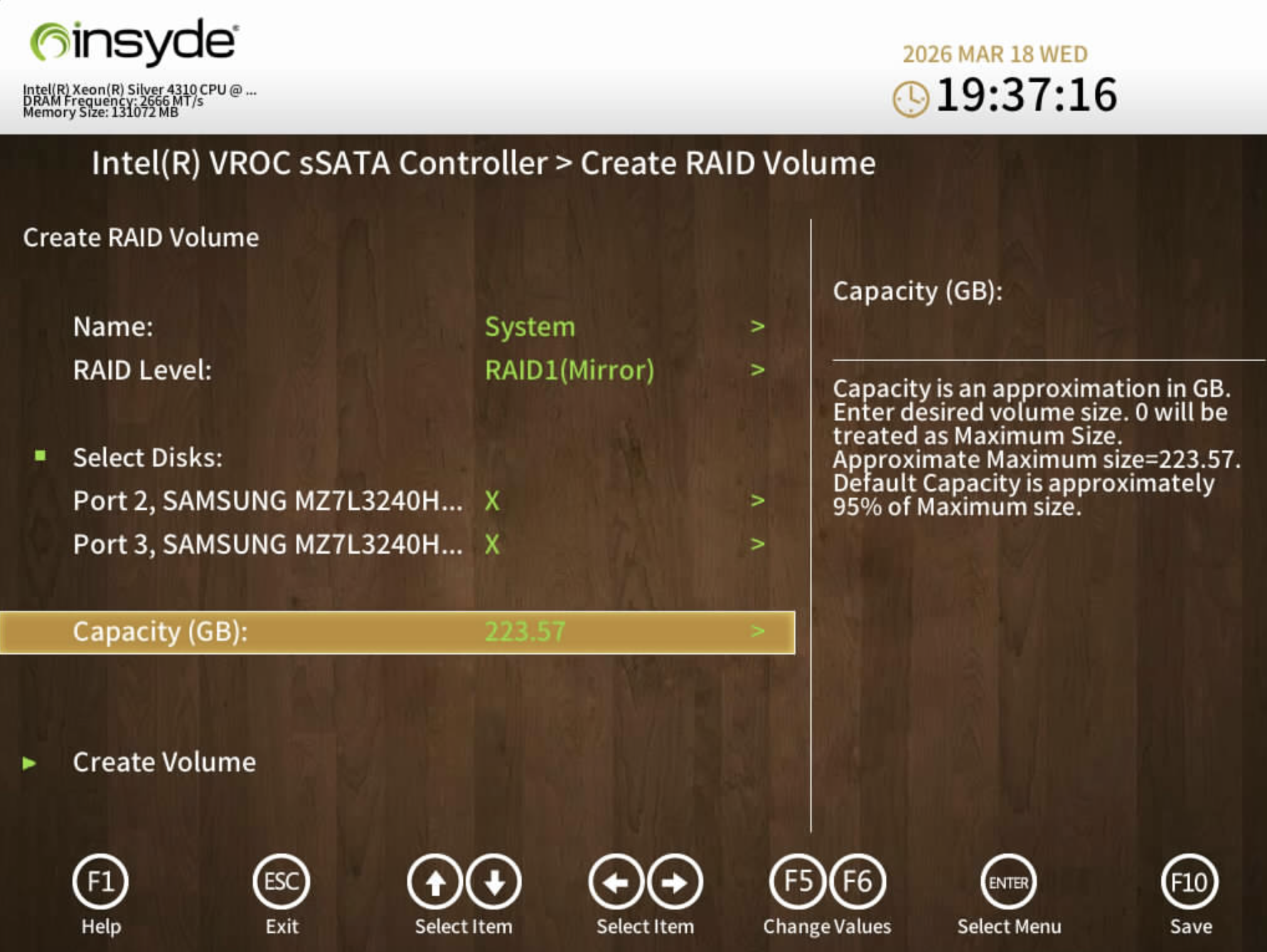

Создаём массив, для этого выбираем Create RAID Volume и переходим в меню создания массивов. Шаг с выбором накопителей и указания необходимого объёма мы пропустим и покажем сразу что должно в итоге получиться:

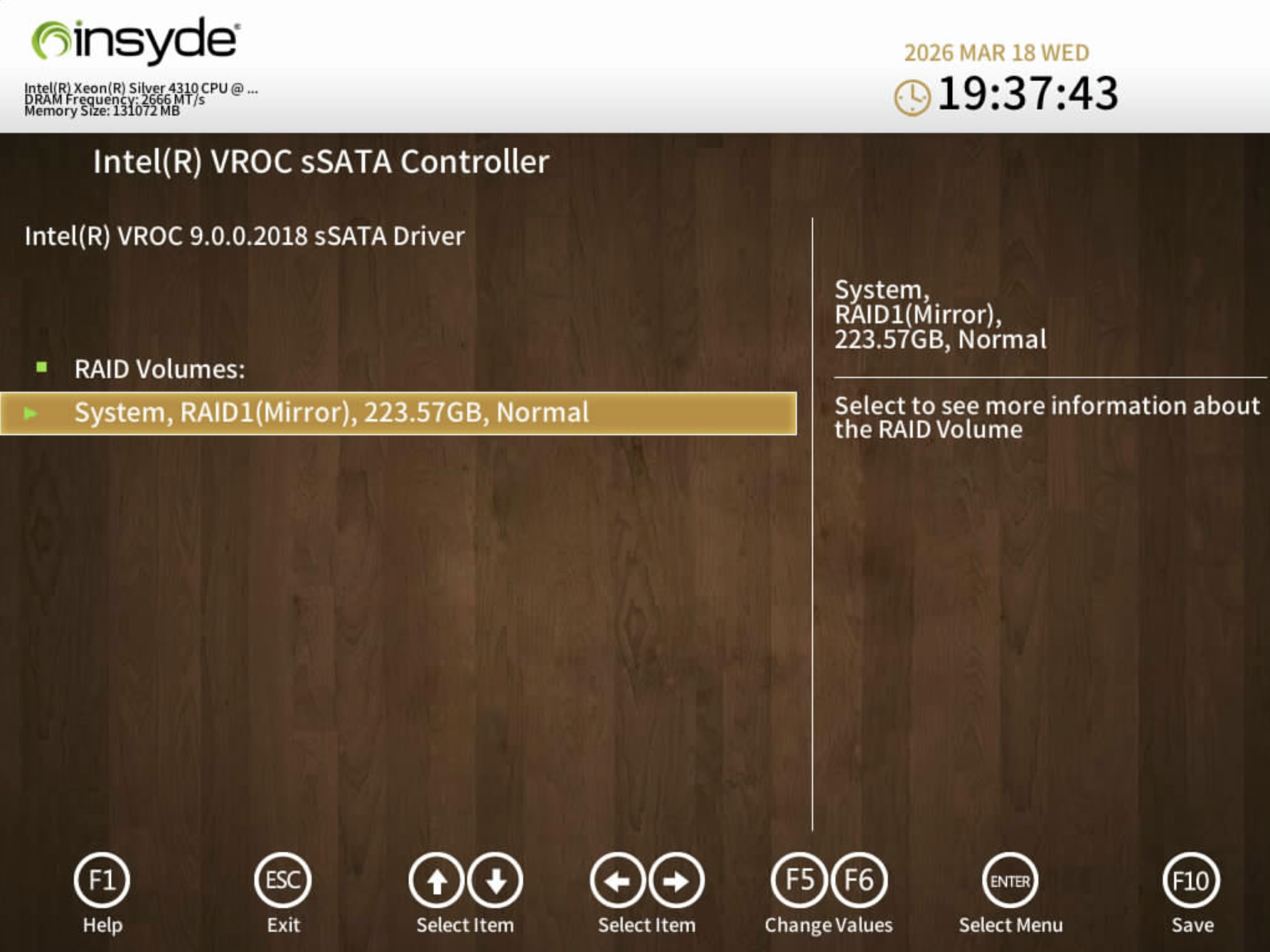

Name – это просто имя вашего тома, RAID Level – это собственно выбор типа самого массива, в нашем случае это RAID1 (нам же надо зарезервировать операционную систему, чтобы на случай краша одного из SSD она продолжила работу и администратор смог его заменить), Select Disks – тут надо отметить крестиком из каких накопителей мы собственно собираем массив, Capacity – это объём самого массива, и да, его можно использовать не полностью (хотя нам подсказывает практика, что весь его объём будет использован). Указав все эти данные мы жмём Create Volume и наш массив готов.

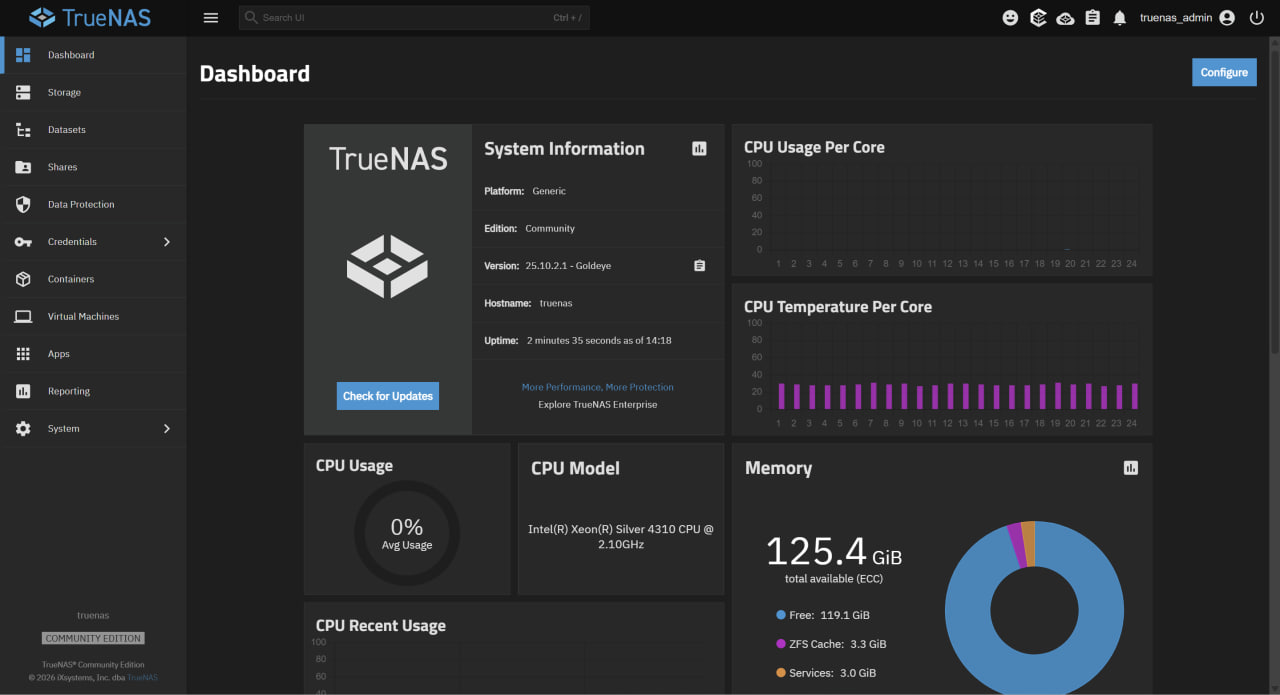

Осталось дело за малым – установить TrueNAS и создать пулы из дисков, которые заблаговременно уже установлены во фронтальную дисковую корзину сервера.
Напоследок
Как видите, ничего сложного нет, но чтобы написать этот гайд, наши инженеры всё же потратили некоторое время, спотыкаясь о перезагрузки. Ну и как же без минутки рекламы – серверы xFusion 2288H V6 и Huawei 2288H V5 вы можете приобрести у нас. Серверы у нас обслуженные, с гарантией и готовы трудиться 24/7. 100% вам аптайма, друзья ;-)
